Escaneado láser 3D y modelado BIM LOD 350 de una planta farmacéutica
Sector farmacéutico · Barcelona · 3.000 m² · Revit
- Sector
- Farmacéutico
- Ubicación
- Provincia de Barcelona
- Superficie
- 3.000 m²
- Equipo
- Leica RTC360
- Captura en campo
- 2 jornadas
- Entrega del modelo BIM
- 1 mes
- Software
- Autodesk Revit
- Inversión
- 25.000 € + IVA
Descripción del proyecto
BIMCOTECH ejecutó el escaneado láser 3D y el modelado BIM de una planta técnica de 3.000 m² de una instalación farmacéutica situada en la provincia de Barcelona.
El objetivo del proyecto era obtener una representación digital precisa de las instalaciones existentes mediante un modelo BIM As-Built con un nivel de desarrollo LOD 350, que permitiera al cliente disponer de una base fiable para su proyecto de modificaciones, ampliaciones y trabajos de ingeniería.

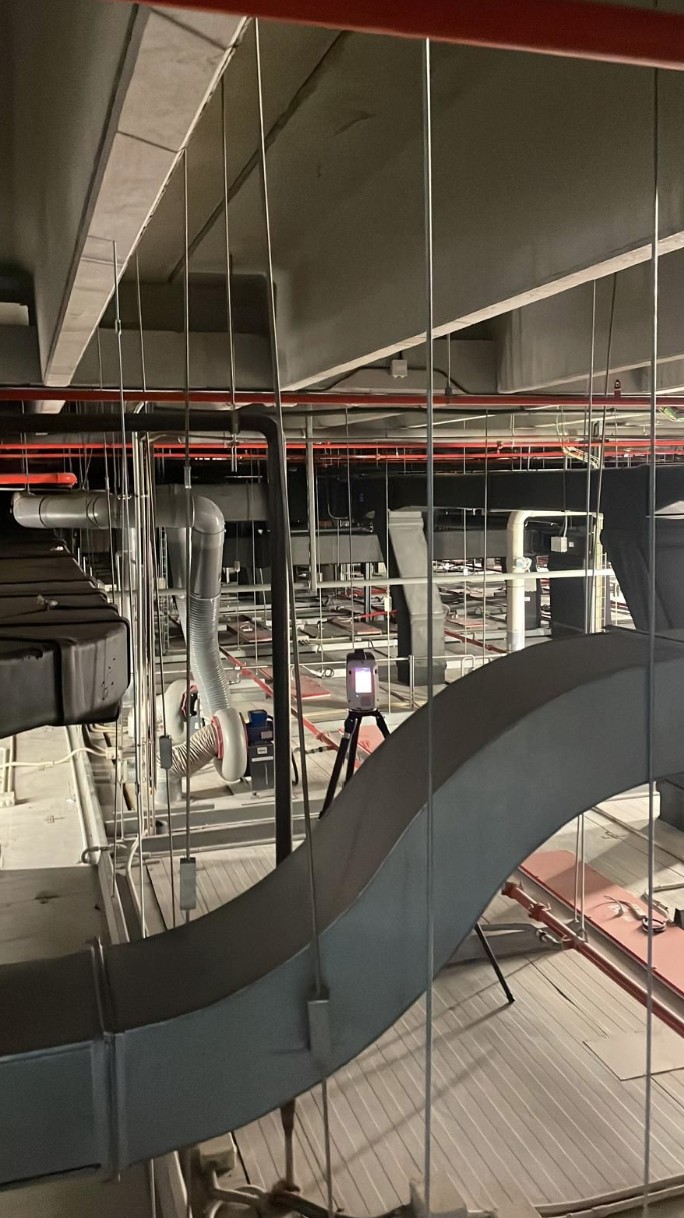

La captura de datos se realizó con un escáner láser Leica RTC360 durante dos jornadas de trabajo en campo. Posteriormente, se procesó la nube de puntos y se desarrolló el modelo tridimensional con Autodesk Revit, respetando las coordenadas establecidas para el proyecto.
Alcance y entregables
- Escaneado láser 3D de 3.000 m² con Leica RTC360.
- Fotografías panorámicas 360° geoposicionadas, accesibles mediante visor en formato LGS.
- Nube de puntos registrada y posicionada en coordenadas de proyecto, en formato RCP.
- Nube de puntos optimizada en formato RCS.
- Modelo BIM As-Built LOD 350 desarrollado con Autodesk Revit.
- Entrega del modelo en formato nativo RVT y en formato interoperable IFC 4.3.
Resultado
El proyecto se completó con solo dos jornadas de captura en campo y el modelo BIM se entregó en un plazo de un mes. La inversión total fue de 25.000 € + IVA, incluyendo la digitalización de las instalaciones y el desarrollo del modelo BIM.
El cliente obtuvo una representación digital de las instalaciones existentes, preparada para facilitar la coordinación de nuevas actuaciones y reducir la necesidad de realizar mediciones adicionales en planta.
