Escaneado láser 3D en Barcelona
con nubes de puntos
Capturamos el estado real de edificios, plantas industriales e instalaciones mediante escaneado láser 3D (LiDAR terrestre) en Barcelona y Catalunya para que puedas medir, diseñar y coordinar tus proyectos sobre una nube de puntos precisa.
Este es nuestro servicio estrella. Con el que más disfrutamos. Si solo nos podemos quedar con uno, sería este.
Si quieres saber más sobre este tema sigue bajando por esta página
Qué es una nube de puntos y cómo se obtiene con un escáner láser 3D (explicado para seres humanos)
Seguramente si has llegado hasta aquí, ya sabes lo que es una nube de puntos.
Pero si no es tu caso, y nunca has visto una, te lo explicamos de una manera muy sencilla para que lo entienda cualquiera.
Incluso si se lo tienes que explicar a tu jefe para que te apruebe la inversión.
Se lo podrás explicar a esa persona que aún va con planos hechos a mano.
Cuando haces un Escaneado Láser 3D, el escáner lanza un láser en todas direcciones y va dejando puntos ahí donde toca. El conjunto de puntos hace que sea una nube de puntos.
Mira ahora donde estás. Lo que tienes a tu alrededor. Lo que ven tus ojos.
Sisi, en este mismo instante.
Pues imagínate que puedes mover tu cabeza en todas las direcciones como la niña del exorcista.
Todo lo que ves, es lo que se vería en la nube de puntos si fueras un escáner.
Para que en la nube de puntos se vea además lo que no ves, debes mover el escáner a sitios donde sí se vean esas cosas.
A la sala de al lado, detrás de ese objeto…

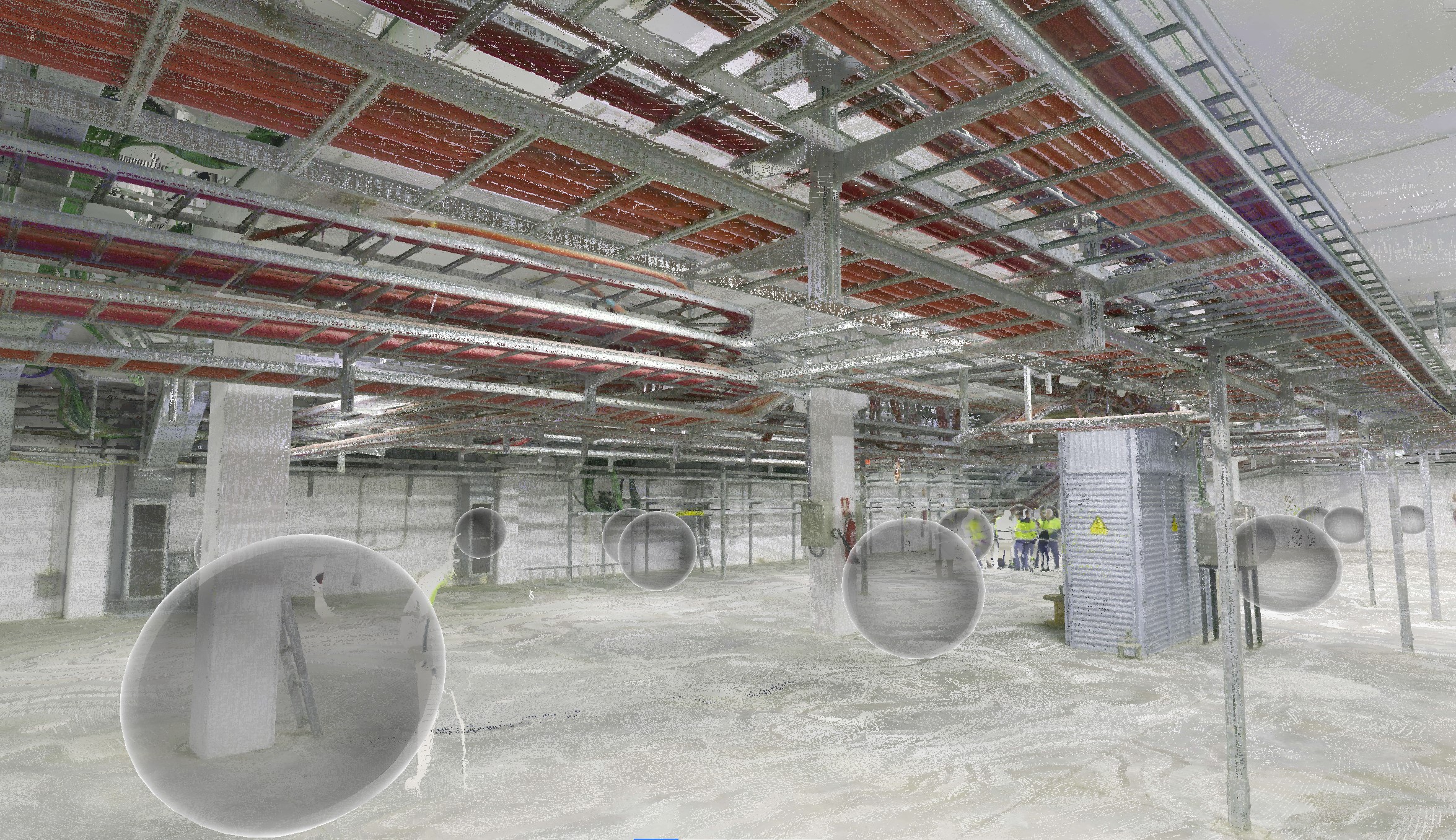

Y el resultado es algo como esto
Además de la nube de puntos, el escáner hace una foto 360 en cada punto donde escaneas.
Esas fotos te trasladan a ti a la obra.
Te permiten tomar medidas de manera clara directamente en la foto.
La nube de puntos es el archivo que después pondrás en tu software de diseño: Revit, Plant3D, AutoCAD, Inventor, SolidWorks.
Y así harás el proyecto dentro del entorno real, lo que te ayudará a no olvidarte cosas y a asegurarte de que lo que decidas no genere luego problemas inesperados en obra.
Si tu proyecto está en una fábrica o una planta de proceso, consulta nuestro servicio de escaneado láser 3D para plantas industriales.
Si has entendido esto, más fácil te será aún entender cómo trabajamos.
Así trabajamos nosotros, BIMCOTECH
Primero de todo te escuchamos cuando nos cuentas tu proyecto.
Nos aseguramos de entender qué puntos son claves para ti, dónde necesitas que haya un gran nivel de detalle.
Por ejemplo, hay proyectos donde se necesita tener claro y con precisión los inicios y finales de cintas transportadoras. Hay otros donde se necesita saber dónde están las tubuladuras del equipo para diseñar las tuberías que se conectan. Y otros donde se necesita tener el espacio exacto para saber dónde colocar una máquina y por dónde entrarla. O incluso hay algunos que se necesita saber la ubicación exacta de los pilares o la inclinación del suelo.

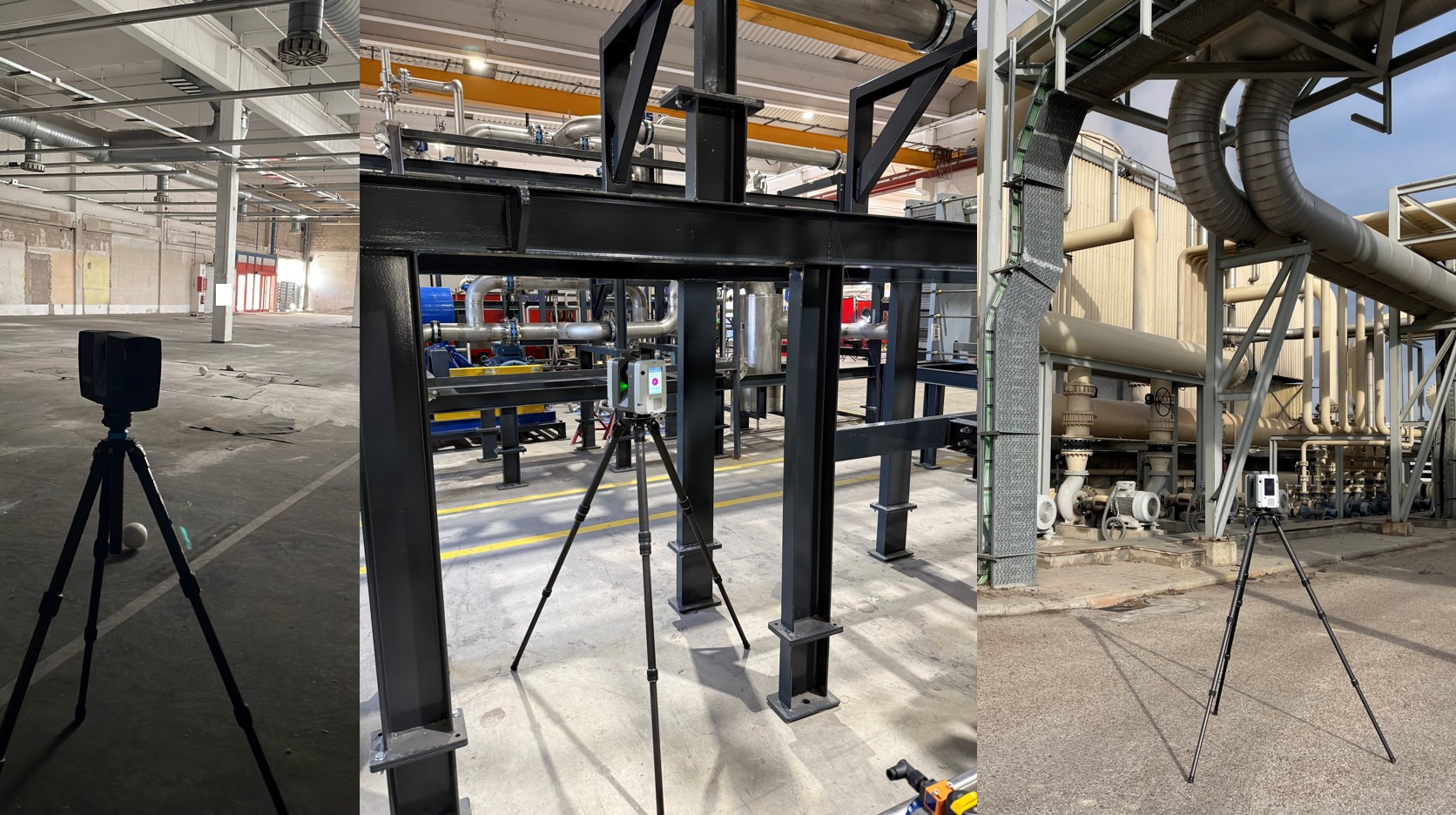

Después vamos a campo.
Allí donde tengas tu proyecto.
Como este último año donde hemos ido a una planta industrial que está a 5 horas en coche de Praga en pleno mes de diciembre, a un edificio en el centro de Alicante en agosto o a una fábrica en Portugal.
Donde lo tengas
Una vez ahí escaneamos cada 5 metros en general, y con más detalle en esos puntos que nos has dicho que son críticos para ti.
Una vez finalizado el proyecto, volvemos a nuestra oficina, procesamos la nube, la limpiamos para que la puedas utilizar cómodamente en tu ordenador, la ubicamos en las coordenadas de tu proyecto y te la enviamos.
Fíjate que hemos escrito “enviamos” en vez de “entregamos”.
Eso tiene un motivo. Y es que nuestro compromiso contigo aún no ha terminado.
En ese momento es donde comprobamos que la has podido abrir en tu ordenador.
Y que la has incorporado a tu flujo de trabajo.
A todos los nuevos clientes les regalamos una formación.
La formación de visualización de las nubes de puntos. Para que le puedas sacar todo el beneficio.
Formación de regalo a nuevos clientes
A todos los nuevos clientes les regalamos una formación para que puedan visualizar la nube de puntos sin problemas desde el primer día.
Para que le puedas sacar todo el beneficio.
Es nuestra manera de funcionar, ni mejor, ni peor. La nuestra.
Pero vivimos más tranquilos si no nos llamas porque has tenido problemas para abrir la nube o que no sabes usarla.
Igual que vives más tranquilo tú si no te llama el montador y te dice que lo que has diseñado no se puede hacer porque hay una viga que no has contemplado.
Esa tranquilidad, esa felicidad, te la da hacer una nube de puntos antes de empezar el proyecto.
Pueden ser otros o podemos ser nosotros, pero busca alguien que entienda tu proyecto y que te ayude a utilizar la nube de puntos que te entrega.
Somos simples y el tiempo es lo que más valoramos.
Por ello trabajamos rápido, y por ello no te hacemos esperar.
Si tienes un proyecto en mente, en este momento te puedes hacer un presupuesto tú mismo.
¿Cuánto cuesta un escaneado láser 3D? Precio (sin “depende”)
Escaneamos 1.000 m² por 1.250 € + IVA + gastos de desplazamiento si es fuera de Catalunya
Ese es el precio mínimo
En la superficie, debes contar todas las superficies que haya. Si es un edificio de 4 plantas de 500 m², son 2.000 m²
Solo aceptamos clientes coherentes, igual que tú pagas y solo quieres a colaboradores que te entreguen lo que te han dicho que harían.
Si con esos números te encaja o simplemente no te aclaras, estaremos encantados de atenderte en info@bimcotech.com y te haremos el presupuesto al instante.
Sin rodeos y sin “depende”, “a ver espera que miro si tengo disponibilidad” y esas cosas que a veces has escuchado.
Solicitar presupuesto¿Qué más podemos hacer con tu nube de puntos?
Una vez tienes la nube de puntos, si quieres más, tenemos otros servicios de mucho valor que te harán ir más rápido:
Modelado As-built
Si nos pides modelarlo todo, Joan estará encantado por el importe del pedido, pero lee atentamente: Normalmente no es necesario modelarlo todo. Te modelamos los elementos que sean necesarios para que luego puedas sacar los planos 2D. Y todo lo demás ya lo tienes en la nube. Y te enseñamos a trabajar así
Si quieres que lo hagamos nosotros, puedes ver nuestro servicio de Modelado As-Built en Revit, Plant 3D y AutoCAD .
Formación de modelado
Si quieres ser totalmente independiente cuando te entreguemos la nube de puntos, te enseñamos a modelar cualquier elemento que aparezca en ella. Tanto en AutoCAD, Revit o Plant3D.
Si no sabes cómo utilizar la nube de puntos para hacer tus proyectos en 3D, te explicamos de manera rápida, clara y sencilla, exactamente los clics que debes dar. Esta formación es 100% adaptada a tu caso. No hacemos 2 formaciones iguales. No venimos a decirte que haces las cosas mal. Eso sería de una prepotencia fuera de lo normal. Tu empresa factura y tu empresa va bien. Tú tienes claro lo que funciona y lo que no. Con las formaciones atacamos los aspectos donde puedes ir más rápido adaptándolo a tus flujos de trabajo interno. Y eso te hará mejorar y te ahorrará muchos dolores de cabeza.
Formación de Escaneado Láser 3D y nubes de puntos
Esta formación es muy especial para mí.
No es para todo el mundo. Solo te servirá si realmente vas a escanear tú mismo.
Solo si en tu empresa vais a integrar el escáner en todos vuestros proyectos.
O si vas a montar un departamento de escaneado o si vas a crear una empresa de nubes de puntos.
Es únicamente para escanear espacios, instalaciones. No es para escanear piezas. Esto es importante.
En esta formación te explico toda mi experiencia en 10 años de escaneado. Cómo escanear. Cómo procesar. Cuándo comprar y cuándo alquilar. A qué precio vender. Dónde encontrar clientes. Cómo venderles el servicio. Qué pasa cuando escaneas en el extranjero.
Te explico todo lo que sé.
Y te preguntarás, ¿cómo puede ser que este chaval me enseñe todo lo que sabe si le voy a hacer la competencia?
Eso me pregunté yo la primera vez que me pidieron esta formación. Cuando aún no sabía ni qué explicar
Hay muchísimas plantas, edificios, fábricas, espacios para escanear.
Aún llego a plantas industriales donde el director de ingeniería no sabe que se hacen ya los proyectos en 3D. Por lo que imagínate la de clientes que aún quedan por ahí.
Yo no voy a llegar a todos, pero de lo que estoy seguro es que como más gente se dedique a esto, más conocimiento habrá de ello, y por lo tanto, más demanda tendremos todos.
Casos reales
Proyectos reales con plazos e inversión. Por confidencialidad no indicamos el nombre de los clientes.
10 naves logísticas en Francia, España e Italia
6.000–15.000 m² por nave · 100.000 € + IVA
Ver el caso de las 10 naves logísticas →Planta industrial en la República Checa
16.000 m² · 15.500 € + IVA
Ver el caso de la planta en la República Checa →Preguntas frecuentes sobre escaneado láser 3D
¿Cuánto cuesta un escaneado láser 3D?
Escaneamos 1.000 m² por 1.250 € + IVA, más gastos de desplazamiento si el trabajo es fuera de Catalunya. Es el precio mínimo. Para calcular la superficie, suma todas las plantas: un edificio de 4 plantas de 500 m² son 2.000 m². Si tienes dudas con la superficie, escríbenos y te preparamos el presupuesto.
¿Qué diferencia hay entre escáner láser 3D y LiDAR?
En la práctica son dos formas de nombrar lo mismo. LiDAR (Light Detection and Ranging) es la tecnología que mide distancias con luz láser, y el escáner láser 3D terrestre es el equipo que la aplica desde puntos fijos para capturar millones de puntos de un edificio o una instalación. El resultado es una nube de puntos sobre la que se modela y se diseña.
¿Cuánto tarda la entrega de la nube de puntos?
La entrega habitual de la nube de puntos es de 3 días después del escaneado en campo. En proyectos grandes entregamos por partes, así que no hace falta esperar a que termine todo el trabajo para empezar a utilizarla. El plazo concreto depende de la superficie, la complejidad y los accesos, y lo acordamos al revisar tu proyecto. Como referencia orientativa, capturamos aproximadamente 1.000 m² por jornada, según densidad, accesos y obstáculos.
¿Qué precisión tiene la nube de puntos?
Trabajamos con Leica RTC360 y RTC500, con una precisión nominal de 1,5 mm a 10 m. Es una especificación del equipo, no una garantía de precisión de todo el levantamiento. Con nuestra metodología de escanear cada 5 m, la precisión total de la nube, si no existe vegetación, está alrededor de los 5 mm. Antes de empezar definimos contigo qué zonas necesitan más detalle y escaneamos con más densidad los puntos críticos.
¿Qué incluye el servicio de escaneado?
Escaneamos en campo, en general cada 5 metros y con más detalle en los puntos críticos. Después procesamos y limpiamos la nube, la ubicamos en las coordenadas de tu proyecto o en coordenadas topográficas y te la enviamos con las fotos 360° de cada posición de escaneado. Comprobamos que puedes abrirla, y a los clientes nuevos les regalamos una formación para visualizarla.
¿En qué formatos entregáis la nube de puntos?
Podemos preparar RCP/RCS, E57 o LGS/LGSx según el software de destino, como Revit, AutoCAD Plant 3D, AutoCAD, Inventor o SolidWorks. Confirmamos formato y compatibilidad antes de empezar.
¿Hace falta modelar toda la nube de puntos?
No. Normalmente basta con modelar los elementos necesarios para sacar los planos 2D o que puedan interferir con las nuevas instalaciones, y todo lo demás ya lo tienes en la nube. Si quieres que lo hagamos nosotros, mira el servicio de Modelado As-Built en Revit, Plant 3D y AutoCAD.
¿Trabajáis fuera de Barcelona y Catalunya?
Sí. Realizamos proyectos en toda España y nos desplazamos a otros países de Europa. Indícanos dónde está la instalación para confirmar la planificación y las condiciones del desplazamiento.
¿Qué información necesitáis para preparar un presupuesto?
Tipo de proyecto, ubicación, superficie aproximada y plazo. Si tienes planos, fotos u otra información, indícalo en el mensaje del formulario.
¿Tienes un proyecto de escaneado láser 3D?
Cuéntanos qué necesitas y te prepararemos una propuesta técnica y económica adaptada a tu proyecto.
