Escaneado láser 3D y modelado de equipos y tuberías con AutoCAD Plant 3D en una planta de residuos
Sector medioambiental · Segovia · 900 m² · AutoCAD Plant 3D
- Sector
- Medioambiental
- Ubicación
- Segovia
- Superficie
- 900 m²
- Equipo

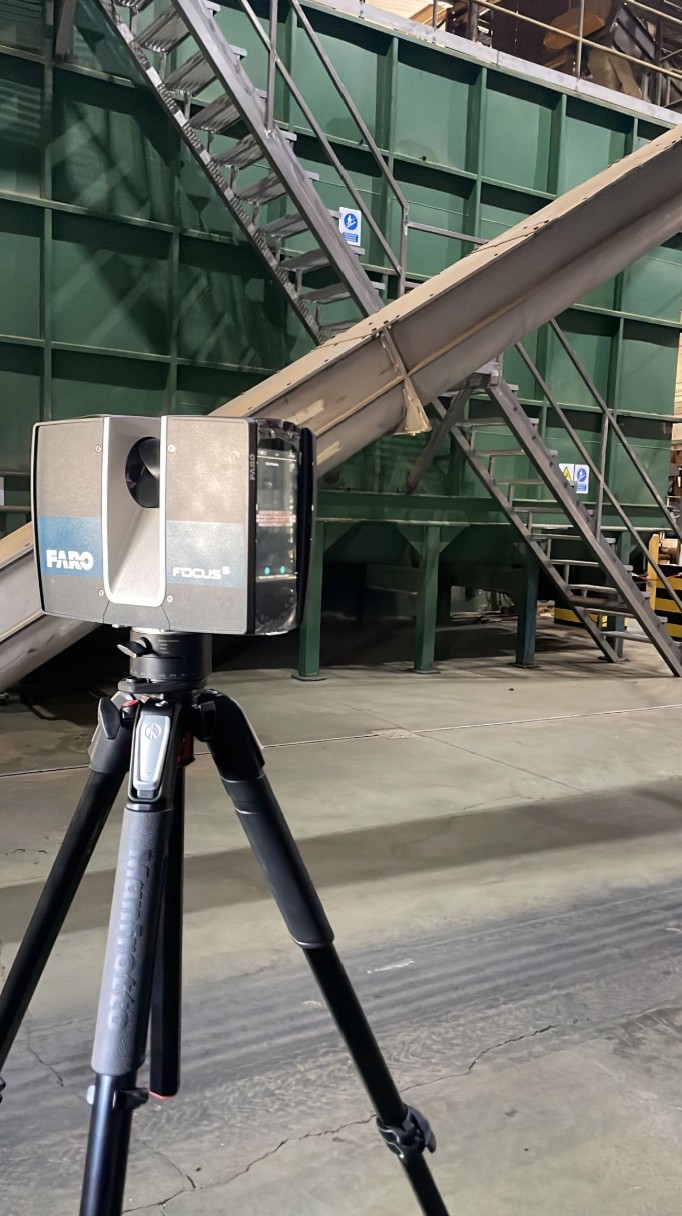

- Escáner láser FARO
- Software
- AutoCAD Plant 3D
- Entrega de la nube de puntos
- al día siguiente de la visita a planta
- Entrega del modelo 3D
- 1 semana después
- Inversión
- 4.500 € + IVA
Descripción del proyecto
BIMCOTECH realizó la digitalización tridimensional de una zona de 900 m² de una planta de tratamiento de residuos situada en Segovia, con el objetivo de facilitar el desarrollo de un proyecto de modificación de las instalaciones industriales existentes.
Mediante tecnología de escaneado láser 3D, se capturó la geometría real del entorno industrial para identificar con precisión la posición de los equipos, las tuberías y los elementos que podían interferir con las nuevas actuaciones previstas por el cliente.
A partir de la nube de puntos obtenida, se desarrolló un modelo tridimensional con Autodesk AutoCAD Plant 3D, centrado específicamente en los equipos y las líneas de tuberías que afectaban al proyecto.
Este enfoque de modelado selectivo permitió concentrar los recursos en los elementos relevantes para la ingeniería, evitando la necesidad de modelar la totalidad de las instalaciones.
Alcance de los trabajos
- Escaneado láser 3D de una superficie industrial de 900 m².
- Procesamiento y registro de la nube de puntos.
- Identificación de los equipos y las tuberías existentes con posibles interferencias.
- Modelado tridimensional de los elementos seleccionados con Autodesk AutoCAD Plant 3D.
- Generación de una base geométrica para el estudio de interferencias y la planificación de modificaciones.
Resultado
El cliente obtuvo un modelo 3D de las instalaciones existentes que condicionaban su proyecto, facilitando la identificación de interferencias y la definición de las nuevas actuaciones.
La inversión fue de 4.500 € + IVA.
La combinación del escaneado láser 3D y el modelado selectivo con Plant 3D permitió disponer de información geométrica fiable sin asumir el coste ni el tiempo necesarios para modelar toda la planta.
La entrega de la nube de puntos se realizó el día siguiente a la visita a planta y el modelo 3D, una semana después.
