Escaneado láser 3D y formación en AutoCAD Plant 3D para la digitalización y fabricación de skids industriales
Sector metalúrgico y calderería · Girona · Leica RTC360 · AutoCAD Plant 3D
- Sector
- Metalúrgico y calderería
- Ubicación
- Provincia de Girona
- Equipo
- Leica RTC360
- Captura en campo
- 1 jornada
- Entrega de la nube de puntos
- al día siguiente
- Formación
- 2 jornadas de 4 horas
- Soporte técnico
- 1 año
- Inversión
- 5.750 € + IVA
Descripción del proyecto

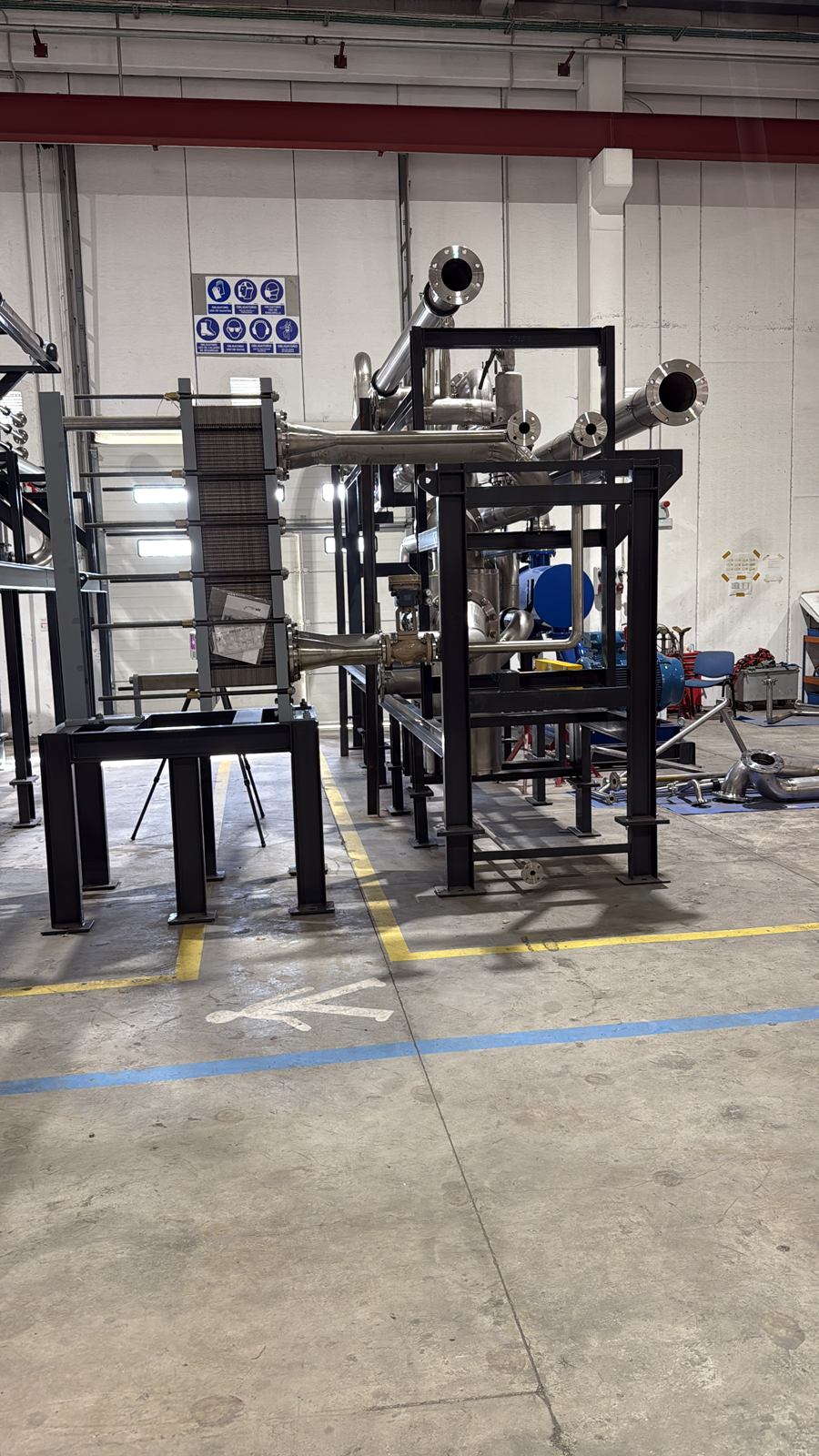

BIMCOTECH desarrolló un proyecto de digitalización e implantación de tecnología BIM industrial para una empresa de calderería situada en la provincia de Girona, especializada en la fabricación de skids industriales.
El objetivo era digitalizar un skid de tuberías existente y proporcionar al equipo técnico del cliente las herramientas y los conocimientos necesarios para modelar sus instalaciones con Autodesk AutoCAD Plant 3D, automatizando la generación de documentación constructiva para la fabricación.
La primera fase consistió en el escaneado láser 3D del skid mediante un equipo Leica RTC360, completando la captura en una única jornada de trabajo en campo. La nube de puntos se procesó y se entregó al día siguiente en formatos LGS y RCP, permitiendo al cliente disponer inmediatamente de una referencia tridimensional precisa del equipo existente.
Posteriormente, BIMCOTECH impartió una formación especializada en AutoCAD Plant 3D, orientada al modelado de tuberías, equipos y estructuras metálicas a partir de la nube de puntos.
La formación se enfocó especialmente en la generación automatizada de isométricos de tuberías y documentación constructiva, con el objetivo de facilitar la fabricación repetitiva de los skids, estandarizar los procesos de diseño y reducir las tareas manuales de delineación.
Alcance y entregables
- Escaneado láser 3D de un skid industrial con Leica RTC360.
- Captura de datos completada en una jornada en campo.
- Procesamiento y entrega de la nube de puntos al día siguiente del escaneado.
- Nube de puntos y visualización panorámica en formato LGS.
- Nube de puntos registrada en formato RCP, compatible con Autodesk.
- Formación especializada en Autodesk AutoCAD Plant 3D de dos jornadas de cuatro horas cada una.
- Modelado 3D de tuberías, equipos y estructuras metálicas a partir de nubes de puntos.
- Generación automatizada de isométricos y documentación constructiva para fabricación.
- Soporte técnico durante un año para resolver dudas y facilitar la implantación del software.
Resultado
El proyecto permitió al cliente pasar de un proceso de fabricación basado en documentación convencional a una metodología de trabajo con modelos tridimensionales y generación automatizada de documentación técnica.
La formación no se limitó al skid inicial, sino que proporcionó al equipo los conocimientos necesarios para aplicar la misma metodología al resto de skids industriales fabricados en su taller.
De este modo, el cliente incorporó una nueva capacidad interna de diseño y documentación, orientada a mejorar la estandarización, facilitar la fabricación repetitiva y reducir el tiempo dedicado a la elaboración manual de planos e isométricos.
Inversión total del proyecto: 5.750 € + IVA, distribuidos en 1.250 € por el escaneado láser 3D y 4.500 € por la formación especializada y el soporte técnico durante un año.
